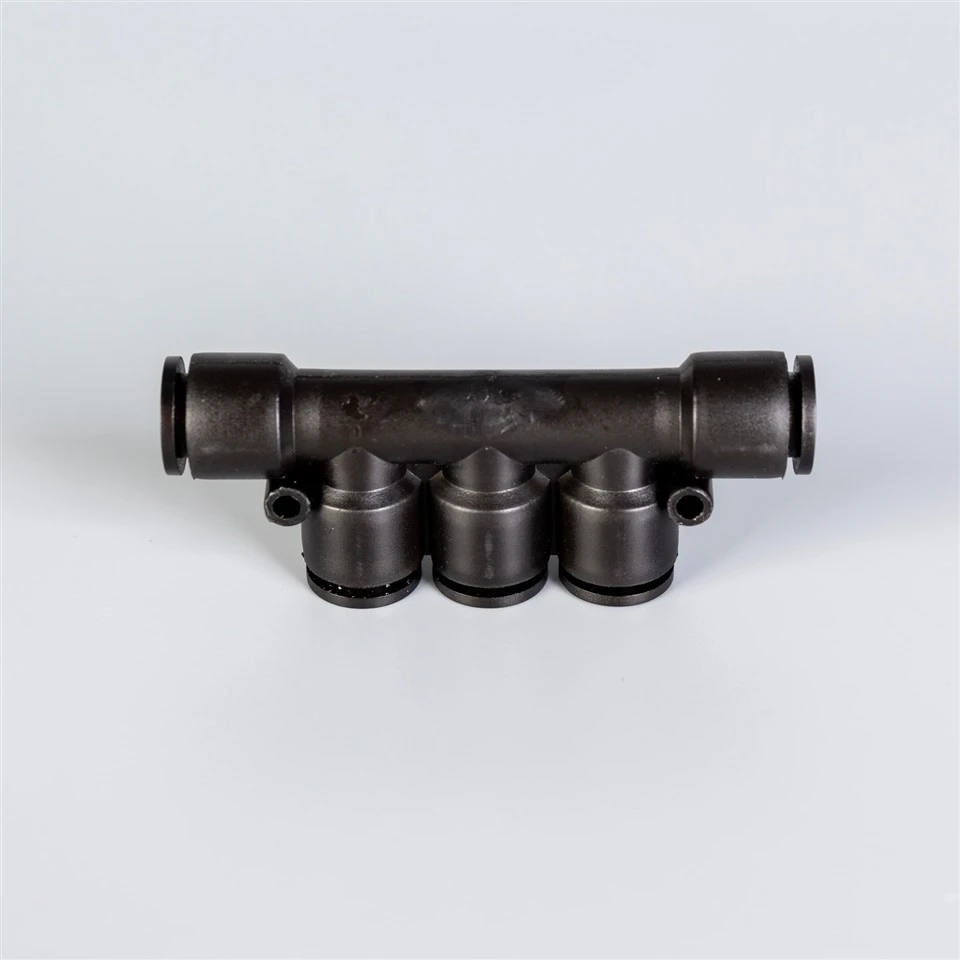

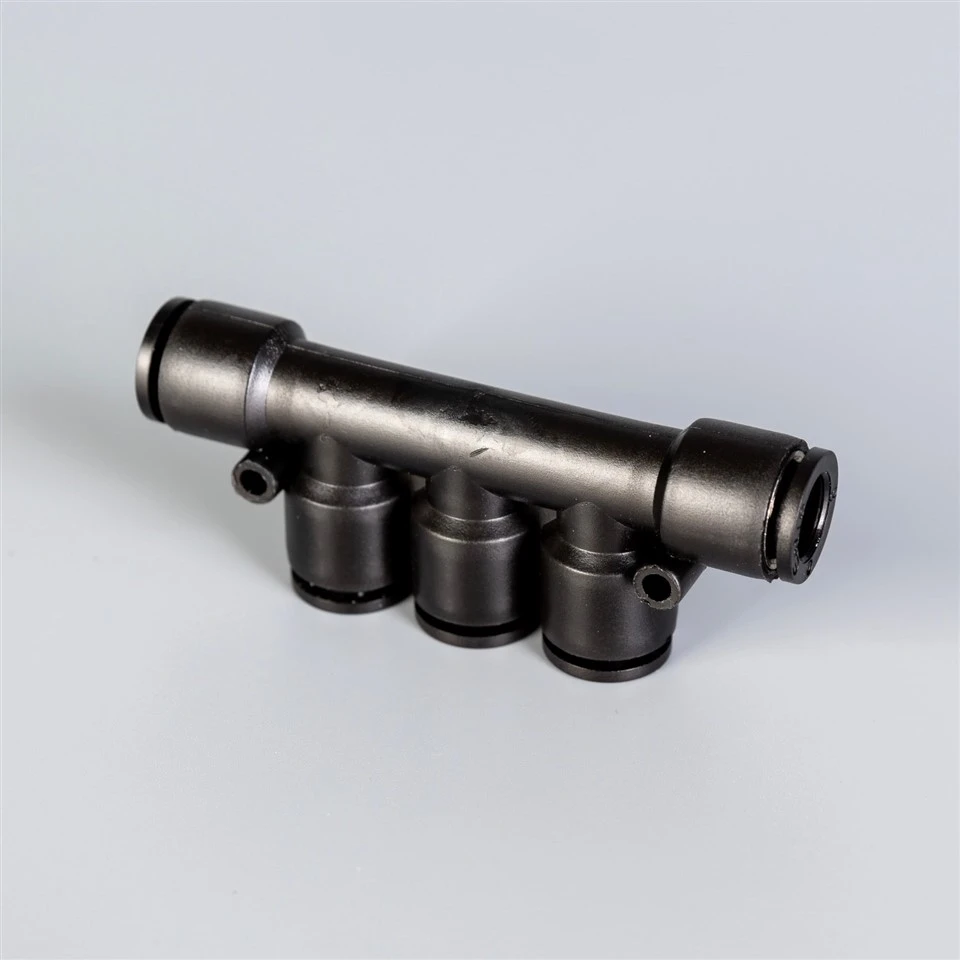

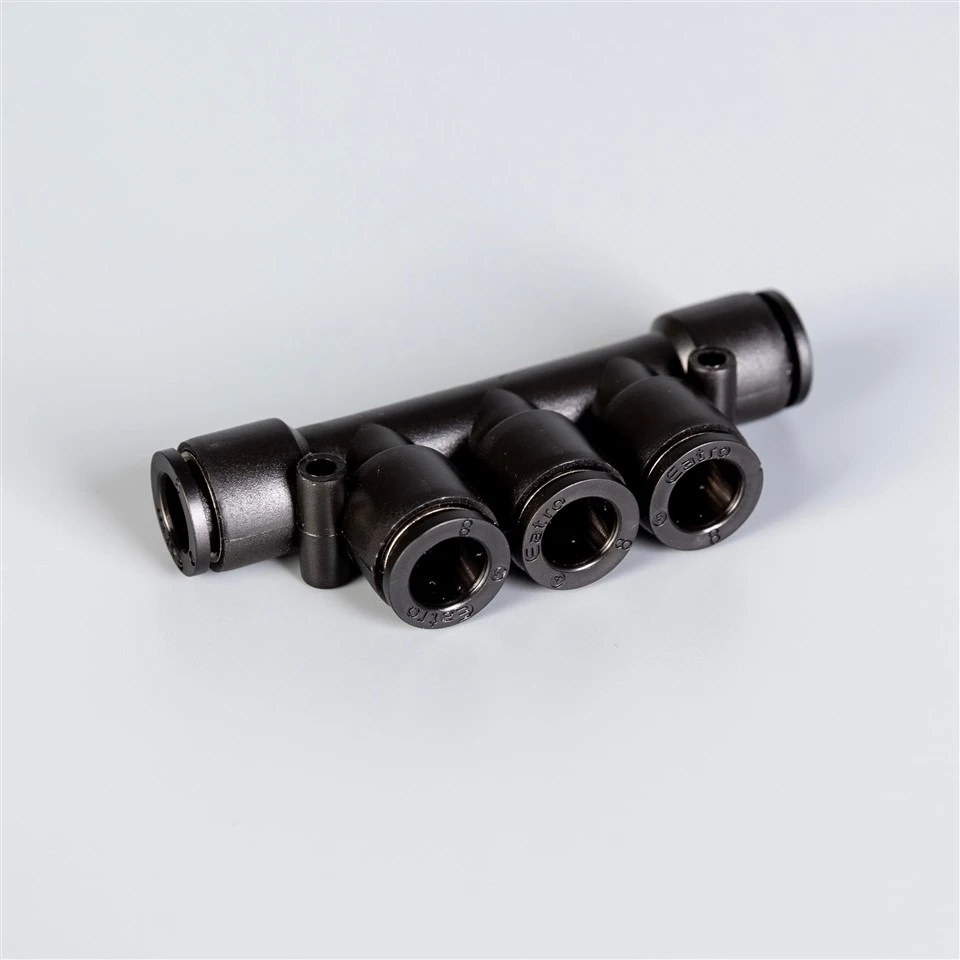

空気圧5ウェイユニオン

Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. は、中国の空気圧 5 方向ユニオンの大手メーカーおよびサプライヤーの 1 つです。当社の工場からバルク耐久性のある空気圧5ウェイユニオンを卸売りするので、ご安心ください。すべてのカスタマイズされた製品は高品質で競争力のある価格です。無料サンプルもご用意しております。



放射状レイアウトのクロス 4 方向継手とは異なり、5 方向ユニオンのストレート ストリップ構造は、機器パネル上の直線的な横並びのアクチュエータ配置に適合し、5 つのエア ラインを 1 列に整然と配置して設置スペースを節約します。これにより、自動化機械や空気圧治具の多分岐回路配線が簡素化され、振動や経年劣化に耐え、産業用圧縮空気回路で長期安定した動作が可能になります。-





材料	チューブの互換性	オー-リング	流体	使用圧力	負圧	温度
ナイロン	フィットPUホース	NBR	空気	0～1.0MPa	-29.5 インチ Hg / -750 mmHg (10 トール)	32～140°F / 0～60°





（ご要望に応じてカスタムサイズも承ります。ここに記載されていない仕様についてはお問い合わせください。）



タイプ	モデル	タイプ	モデル
	チューブ(mm)		チューブ(mm)
EPK04	04	EPK5/32	5/32
EPK05	05	EPK3/16	3/16
EPK06	06	EPK1/4	1/4
EPK07	07	EPK5/16	5/16
EPK08	08	EPK3/8	3/8
EPK09	09	EPK1/2	1/2
EPK10	10
EPK11	11
EPK12	12
EPK14	14
EPK15	15
EPK16	16



（ご要望に応じてカスタムサイズも承ります。ここに記載されていない仕様についてはお問い合わせください。）



タイプ	モデル		タイプ	モデル
	チューブD1(mm)	チューブD2(mm)		チューブD1(インチ)	チューブD2(インチ)
EPKG06-04	06	04	EPKG3/16-5/32	3/16	5/32
EPKG08-06	08	06	EPKG1/4-5/32	1/4	5/32
EPKG10-06	10	06	EPKG1/4-3/16	1/4	3/16
EPKG10-08	10	08	EPKG5/16-1/4	5/16	1/4
EPKG12-10	12	10	EPKG1/2～3/8	1/2	3/8
EPKG16-14	16	14

パッキング：

1.PE袋と二重段ボール箱の包装;

2.カートンのサイズ: 35*25*35cm;

3.梱包数量は機種により異なります。弊社カスタマーサービスにご確認ください。



• 挿入前にチューブをきれいに切断し、バリを取り除いてください。
• 糸は適度に締めてください。締めすぎないようにしてください。-
• 圧力/温度の変化後に漏れがないか検査します。
• 分解するときは、リリースリングを均等に押し、チューブをまっすぐ引き抜きます。
